老司机在线精品视频网站

　　純銅退火是指純銅熱處理工藝，指的是將純銅緩慢加熱到一定溫度，保持足夠時間，然后以適宜速度冷卻。目的是降低硬度，改善切削加工性；消除殘余應力，穩(wěn)定尺寸，減少 變形與裂紋傾向；細化晶粒，調(diào)整組織，消除組織缺陷。準確的說，退火是一種對材料的熱處理工藝，包括金屬材料、非金屬材料。

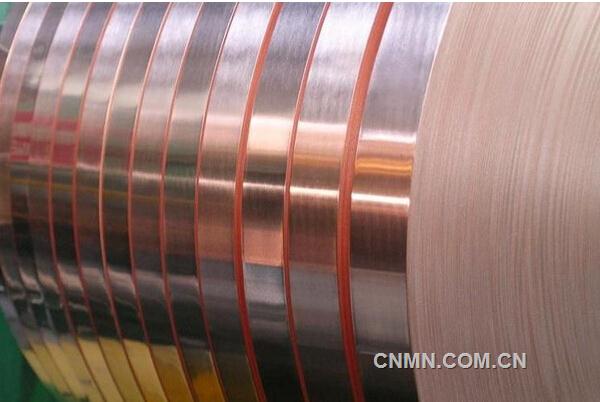

　　普通純銅是銅的質(zhì)量分數(shù)不低于99.7%，雜質(zhì)量極少的含氧銅，外觀呈紫紅色，故又稱為紫銅。
　　中國紫銅加工材按成分可分為：普通紫銅(T1、T2、T3)、無氧銅（無氧銅、銀無氧銅、鋯無氧銅和彌散無氧銅）、磷脫氧銅、添加少量合金元素的特種銅（砷銅、碲銅、銀銅、硫銅和鋯銅）四類。紫銅的電導率和熱導率僅次于銀，廣泛用于制作導電、導熱器材。紫銅在大氣、海水和某些非氧化性酸（鹽酸、稀硫酸）、堿、鹽溶液及 多種有機酸（醋酸、檸檬酸）中，有良好的耐蝕性，用于化學工業(yè)。另外，紫銅有良好的焊接性，可經(jīng)冷、熱塑性加工制成各種半成品和成品。20世紀70年代， 紫銅的產(chǎn)量超過了其他各類銅合金的總產(chǎn)量。

　　純銅退火目的：
　　(1)降低硬度，改善切削加工性.
　　(2)消除殘余應力，穩(wěn)定尺寸，減少變形與裂紋傾向；
　　(3)細化晶粒，調(diào)整組織，消除組織缺陷。
　　(4)均勻材料組織和成分，改善材料性能或為以后熱處理做組織準備。
　　在生產(chǎn)中，退火工藝應用很廣泛。根據(jù)工件要求退火的目的不同，退火的工藝規(guī)范有多種，常用的有完全退火、球化退火、和去應力退火等。

　　常用的退火工藝有：
　?、偻耆嘶稹Ｓ靡约毣?、低碳鋼經(jīng)鑄造、鍛壓和焊接后出現(xiàn)的力學性能不佳的粗大過熱組織。將工件加熱到鐵素體全部轉(zhuǎn)變?yōu)閵W氏體的溫度以上30～50℃，保溫一段時間，然后隨爐緩慢冷卻，在冷卻過程中奧氏體再次發(fā)生轉(zhuǎn)變，即可使鋼的組織變細。
　?、谇蚧嘶?。用以降低工具鋼和軸承鋼鍛壓后的偏高硬度。將工件加熱到鋼開始形成奧氏體的溫度以上20～40℃，保溫后緩慢冷卻，在冷卻過程中珠光體中的片層狀滲碳體變?yōu)榍驙?，從而降低了硬度?br />　?、鄣葴赝嘶?。用以降低某些鎳、鉻含量較高的合金結(jié)構(gòu)鋼的高硬度，以進行切削加工。一般先以較快速度冷卻到奧氏體最不穩(wěn)定的溫度，保溫適當時間，奧氏體轉(zhuǎn)變?yōu)橥惺象w或索氏體，硬度即可降低。
　　④再結(jié)晶退火。用以消除金屬線材、薄板在冷拔、冷軋過程中的硬化現(xiàn)象（硬度升高、塑性下降）。加熱溫度一般為鋼開始形成奧氏體的溫度以下50～150℃，只有這樣才能消除加工硬化效應使金屬軟化。
　　⑤石墨化退火。用以使含有大量滲碳體的鑄鐵變成塑性良好的可鍛鑄鐵。工藝操作是將鑄件加熱到950℃左右，保溫一定時間后適當冷卻，使?jié)B碳體分解形成團絮狀石墨。
　?、迶U散退火。用以使合金鑄件化學成分均勻化，提高其使用性能。方法是在不發(fā)生熔化的前提下，將鑄件加熱到盡可能高的溫度，并長時間保溫，待合金中各種元素擴散趨于均勻分布后緩冷。
　?、呷ν嘶?。用以消除鋼鐵鑄件和焊接件的內(nèi)應力。對于鋼鐵制品加熱后開始形成奧氏體的溫度以下100～200℃，保溫后在空氣中冷卻，即可消除內(nèi)應力。

　　純銅退火爐型：
　　1.井式真空退火爐
　　結(jié)構(gòu)特點：本電爐結(jié)構(gòu)與國際通用標準電爐相似，外 殼由鋼板和型鋼連續(xù)密封焊接。爐襯采用0.6g/Cm2超輕質(zhì)節(jié)能耐火磚砌成。爐襯后貼置硅酸鋁纖維棉毯，使電爐升溫及保溫性良好。爐殼與爐襯之間的間隙 采用填充保溫耐火纖維棉。爐膽采用lCrl8Ni9TiNi不銹鋼板卷成圓筒，采用雙面焊接，經(jīng)X光無損探傷后試壓。爐蓋采用保溫式水冷，爐膽蓋與爐膽法 蘭之間選用耐熱橡膠作為密封圈。爐膽蓋設(shè)有進氮氣罐、排氣管、壓力表、真空抽氣管、安全閥。溫控上、中、下三區(qū)自動控溫，可根據(jù)工藝要求，交換設(shè)定溫度， 電源自動或手動，可設(shè)定保溫時間并配備溫度超高自動報警或關(guān)閉電源。

　　2.臺車式真空退火爐
　　結(jié)構(gòu)簡介：臺車式真空電阻爐，爐體左、右、底部加熱，分前中后三區(qū)控溫、自控柜溫控儀自動顯示工藝溫度，爐膽口用橡膠圈密封，另有水循環(huán)裝置，爐膽配料框和送料裝置。主要用于鋼管及其他直條金屬材料的光亮熱處理。

　　3.罩式真空退火爐
　　本設(shè)備采用耐熱不銹鋼鐘罩與爐體之間嚴格密封，使 工作材料與外界空氣隔絕。在加熱，保溫盒冷卻過程中，始終處于高純度氮、氫氣體保護之中，從而使退火材料保持光亮面，無氧化。由于在爐內(nèi)裝有強對流風機， 爐內(nèi)空氣形成強對流循環(huán)，促使爐溫均勻，爐內(nèi)各點溫差可控制在攝氏度以內(nèi)，從而使退火材料獲得均勻一致的物理機械性能。

　　純銅熱加工和熱處理規(guī)范：
