　　沉銅工藝有哪些呢？沉銅工藝的流程是怎么樣的呢？沉銅工藝有什么優缺點呢？沉銅工藝的缺陷該怎么改進呢？這么多問題，我們還是一一做回答吧。我們還是先來了解下什么是沉銅。所謂沉銅是指化學鍍銅。沉銅是一種自身催化氧化還原反應，可以在非導電的基體上進行沉積。沉銅的作用在于實現孔金屬化，從而使雙面板，多層板實現層與層之間的互連。說完了沉銅的作用。我們?cè)賮碚f說沉銅的應用范圍吧。沉銅適用于印刷線路板孔金屬化學沉銅，也適用于鐵，鋼，不銹鋼，鋅合及銅合金表面化學沉銅，也適用于陶瓷鍍銅，玻璃鍍銅，樹脂鍍銅，塑膠鍍銅，金剛石鍍銅，樹葉鍍銅等等。那么說了那么多的“沉銅”知識，我們趕緊來說下沉銅工藝的相關知識吧。

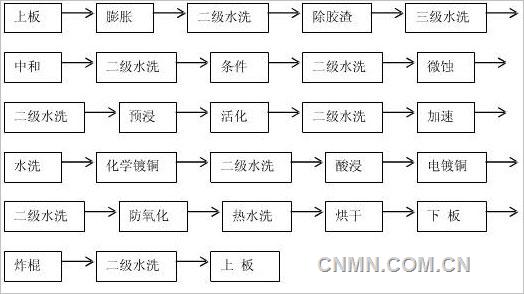

　　沉銅工藝的流程：見下圖

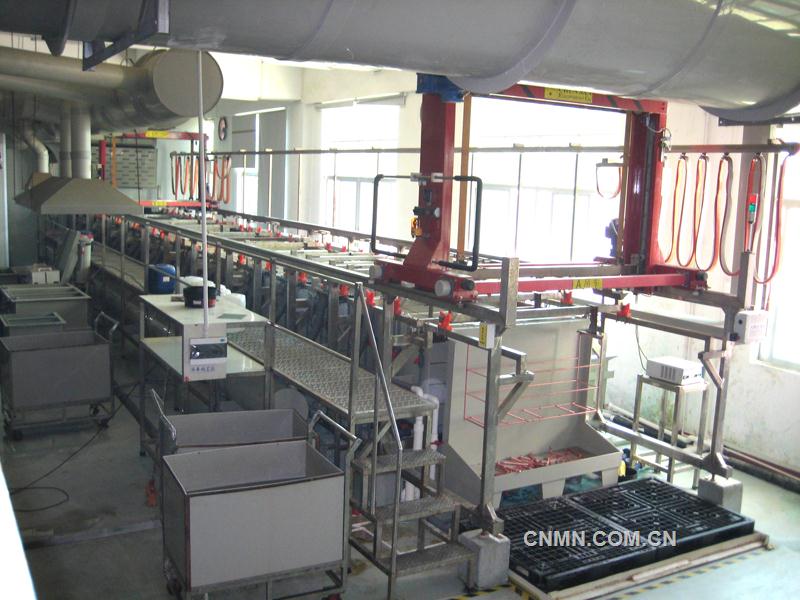

　　沉銅工藝設備：除膠渣（desmear）、沉銅（PTH）及板電（PP）三合一自動生產線。
　　沉銅工藝之操作安全事項：
　　1、添加藥水操作時必須佩戴耐強酸強堿的膠手套，防毒面具，防護眼罩、防護口罩、耐強酸強堿的工作鞋、工作圍裙等相應安全勞保用品。
　　2、藥水排放應做相應的處理，該回收再利用的要回收，充分利用再生資源同時達到國標排放標準。
　　3、沉銅拉空氣中含有NO、NO2、HCHO等刺激性有毒氣體，車間工作人員須戴好相應勞保用品，車間抽氣應全天開啟。
　　4、經常注意檢查藥水液位是否正常（符合槽內液位指示）。
　　5、經常注意控制面板上溫度指示及過濾循環泵是否正常。
　　6、每次開動沉銅線前，第一缸先做板起動，若長時期來做板，在恢復生產時需先做假板拖缸。
　　7、沉銅缸必須經常打氣，所有藥液缸必須保持清潔，避免灰塵等污染。
　　8、生產中特別注意背光測試，發現背光不正常時即刻分析調整。
　　9、經常檢查搖擺、自動加藥、再生裝置、火牛等是否運行良好。

　　沉銅工藝的步驟：包括下面幾個步驟
　　1、沉銅前的處理；
　　2、活化處理；
　　3、化學沉銅。

　　沉銅工藝之沉銅前的處理：
　　1、去毛刺：沉銅前基板經過鉆孔工序，此工序雖容易產生毛刺，它是造成劣質孔金屬化的最重要的隱患。必須采用去毛刺工藝方法加以解決。通常采用機械方式，使孔邊和內孔壁無倒刺或堵孔的現象產生．
　　2、除油污：
　?。?）油污的來源：鉆頭由于手接觸造成油污、取基板時的手印及其它。
　?。?）油污的種類：動植物油脂、礦物等。前者屬于皂化油類；后者屬于非皂化油類。
　　（3）油脂的特性：動植物油類屬于皂化油類主要成分高級脂肪酸，它與堿起作用反應生成能溶于水的脂肪酸鹽和甘油；礦物油脂化學結構主要是石臘烴類，烯屬烴及環烷屬烴類和氯化物的混合物，不溶于水也不與堿起反應。
　?。?）除油處理方法的選擇依據：根據油的性質、根據油沾污的程度。
　　（5）方法：采用有機溶劑和化學及電化學堿性除油。
　?。?）作用與原理：□可皂化性油類與堿液發生化學反應生成易溶于水的脂肪酸鹽和甘油。反應式如下：
　　(C17H35COO)3十3NAOH3C17H35COONa+C2H5(OH)2
　　□非皂化油類：主要靠表面活性劑如OP乳化劑、十二烷基磺酸鈉、硅酸鈉等。這些物質結構中有兩種基團，一種是憎水性的；一種是親水性。首先乳化劑吸附在油與水的分界面上，以憎水基團與基體表面上的油污產生親和作用，而親水基團指向去油液，水是非常強的極性分子，致使油污與基體表面引力減少，借者去油液的對流、攪拌，油污離開基體表面，實現了去油的最終目的。
　　3、粗化處理：
　?。?）粗化的目的：主要保證金屬鍍層與基體之間良好的結合強度。
　?。?）粗化的原理：使基體的表面產生微凹型坑，以增大其表面接觸面積，與沉銅層形成機械鈕扣結合，獲得較高的結合強度。
　　（3）粗化的方法和選擇：基本有以下幾種方法，主要起到酸蝕和強氧化作用。
　　一過硫酸銨一過硫酸鈉一氯化銅溶液一雙氧水／硫酸。
　　沉銅工藝之活化處理：
　　1、活化的目的：主要形成“引發中心”，使銅沉積均勻一致。
　　2、活化的基本原理：在被鍍的非金屬表面沉積一層均勻的活化中心核心質點
　　3、活化的方法和選擇：
　　分步活化方法：從生產實踐證明，膠體鈀(一步活化法)活化性能優良，使所獲得的沉積層結合強度好，使用的時間長，但配制條件嚴格.活化液呈淺咖啡色。
　　A、膠體鈀類型有三種：酸性膠體鈀、鹽基鈀、堿性膠體鈀。
　　B、膠體鈀的配制：將1克二氯化鈀溶于100毫升鹽酸和200毫升的水溶液中，待全部溶解后，再將燒杯放在恒溫水浴中保持30℃±1℃，在攪拌的條件下，加入2.54克二氯化錫(SnCl2·2H2O)反應12分鐘，然后將兩溶液(A、B)相混合(B溶液成份為二氯化錫75克/升，銀酸鈉NaSnO447H2O7克/升、鹽酸200毫升/升)并在40—50℃的恒溫水浴條件下繼續保溫3小時(加蓋)。采用此種工藝方法的原理是鈀微粒的催化性能與老化溫度有關。從實踐得知最佳的條件為60℃±5℃，保溫4—6小時不但能提高鈀粒的催化活性，還可以延長其使用壽命。
　　C、活化機理：“膠態鈀”的膠團結構是雙電層，[Pd0]m為膠核?；罨瘯r(shí)，在孔內首先吸附Sn2+，被吸附二價錫離子再吸附C1-1，形成〖nSn2+·2(n—x)Cl—〗吸附層，成為膠體集團。這樣的膠團具有負電性，在水溶液的碰撞，而不會聚沉，吸附層外的2xCl-1為擴散層。
　　D、活化液的維護：因?yàn)榛罨号渲票容^復雜，成本高，使用時要注意以下幾點
　　為避免將水帶入活化液，活化前在下列溶液處理理2—3分鐘：SnCl2·2H2O40克/升HCl100毫升/升此種工藝方法稱之預浸，然后進行活化處理，目的是把水濾干。
　　攝化后的基板應盡量少帶溶液，同時在回收槽反復清洗，用此水來補充活化液的消耗或用于新配溶液。
　　活化液使用一段時間后，當發現分層現象時，可按活化液實際容量每升加10—20克氯化亞錫，分層現象就可以消失。
　　當溫度低于15℃時，活化效果差，應采用加溫。要求采用水浴套槽加溫。
　　E、解膠處理：除去多余的殘留的活化液，以防帶入沉銅槽內，導致溶液分解。NaOH50克/升處理時間1.5分鐘。
　　沉銅工藝之化學沉銅的配方：通用性沉銅溶液為
　　甲液：酒石酸鉀鈉100克
　　硫酸銅25克
　　氫氧化鈉35克
　　蒸餾水1升
　　乙液：甲醛(36—40％)8—15毫升
　　甲乙液混合比例：100：8—15
　　工藝條件：溫度20—25℃
　　時間20分鐘

　　沉銅工藝之化學沉銅成分的作用：
　　1、硫酸銅：是溶液中的主鹽，提供二價銅離子來源;
　　2、酒石酸鉀鈉：：：是絡合劑。主要作用使銅呈溶解的絡合狀態存在，防止二價銅離子在堿性介質中產生Cu(OH)2的沉淀。。同時還可以控制二價銅離子的濃度.具有緩沖作用，以維持溶液的PH。
　　3、氫氧化鈉：使溶液保持一定的PH.因?yàn)榧兹┰趬A性條件下，才具有還原作用。
　　4、甲醛：還原劑．<
　　5、穩定劑：使沉銅液穩定和改善銅層性能，防止產生副反應。

　　沉銅工藝之影響化學沉銅液穩定性的因素：
　　1、溶液中存在有顆粒性的活性物質，它主要來源于空氣中的灰塵或所使秀的化學試劑中存在有催化性的膠質，另外基板經活化處理時清洗不當帶入而產生鍍液不穩定.+.甲醛的歧化應(康尼查羅反應)：是在強堿條件下產生的，而沉銅也在同樣條件產生，因此甲醛的歧化反應是難免的。因此甲醛消耗量大，反應如下：當甲醛不足時，就可能使溶液老化，造成大量的氧化亞銅，結果導致溶液自身分解而失效。如果采取自動添加的裝置就解決了此類工藝問題。
　　2、氧化亞銅的形成：從上述反應式所形成的氧化亞銅很容易產生歧化反應，形成Cu與Cu2+而它生成的銅的小顆粒無規則的分散在溶液中，成為小的活化中心，導致整個鍍液以此為沉銅反應，造成溶液迅速的自然分解。要消除氧化亞銅歧化反應帶來的負面影響，是保證沉銅液穩定性的重要措施。
　　3、控制化學沉銅中銅離子濃度，控制沉銅速度。濃度不能太高，太高易形成氧化亞銅生成。
　　4、PH值要嚴格進行控制，選擇PH為12.5。
　　5、嚴格控制一價銅，同樣保證溶液的穩定性.所以，必須添加與一價銅絡合強的絡合劑。有三種：鹵素化合物碘化鈉、含氰化合物—亞鐵氰化鉀、含硫的化合物—硫脲。
　　6、其它：原材料的純度、防止催化金屬帶入、過濾溶液、調整PH值(采用20%氫氧化鈉進行調整PH12.5—13。不使時采用20%稀硫酸調整到PH11以下，最好調到9。

　　沉銅工藝的注意事項：
　　1、沉銅過程會不斷消耗成分，沉銅過程中要及時補充A，B兩劑，測試并調節PH值到12.5~13.0
　　2、沉銅裝載比1~3dm2,沉銅溫度:常溫.。
　　3、化學沉銅停止工作時,要繼續保持空氣攪拌,用20%硫酸調節PH值到9~10,鍍液要蓋好，以防止鍍液有效成分的無功損耗和蟲子灰塵的污染。重新啟動鍍液時,可在攪拌條件下用20%NaOH調整PH值到12.5~13.0
　　4、在沉銅過程中如果發現鍍液變混濁，此時要及時加入穩定劑0.5克/升。攪拌均勻后鍍液恢復穩定。

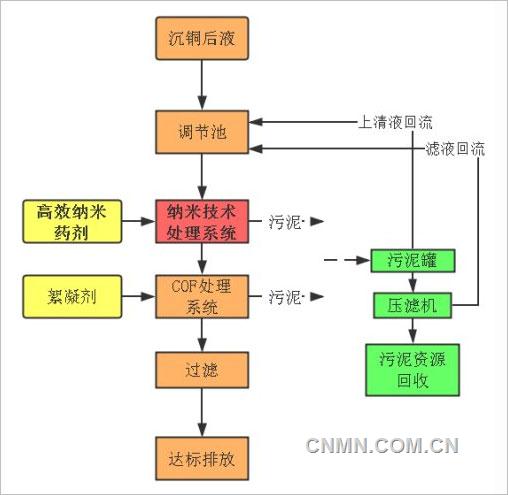

　　沉銅工藝介紹完了。那么沉銅后，會有很多廢水需要處理，該怎么辦呢？我們來說下沉銅工藝后重金屬?gòu)U水處理工藝流程：見下圖

　　沉銅工藝介紹完了，我們最后來說說納米藥劑技術用于沉銅后重金屬?gòu)U水處理的特點：
　　1、出水水質穩定達到并優于《銅、鎳、鈷工業污染物排放標準》（GB25467-2010）中表2規定的水污染排放濃度限值。
　　2、納米藥劑技術能有效克服廢水中的高氯離子、高硫酸根離子、高氨氮等無機配位體與重金屬離子形成可溶性的穩定的絡合物對重金屬離子去除效率問題，廢水處理效果完全不受其影響。
　　3、污泥沉淀性能好，污泥量是較傳統工藝的1/15～1/25倍，大大降低。
　　4、污泥中含有的貴金屬可實現資源化回收利用。
　　5、設備為一體化設備占地面積小，工藝簡單、技術成熟、運行管理方便，具有一定的抗沖擊負荷能力（耐水質、水量的沖擊），水質在一定范圍內波動不影響廢水處理效果。
