老司机在线精品视频网站

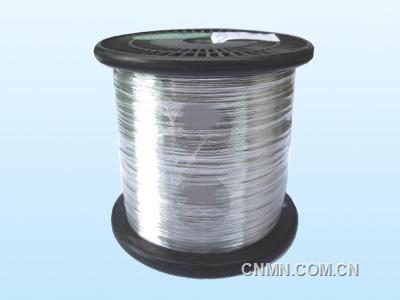

　　鍍鎳銅線是什么銅線？鍍鎳銅線的優(yōu)勢(shì)是什么？鍍鎳銅線介紹都有哪些呢？首先我們來(lái)看鍍鎳銅線的定義。鍍鎳銅線定義：通過(guò)電解或化學(xué)方法在銅上鍍上一層鎳的線材。
　　知道了鍍鎳銅線的定義，就來(lái)說(shuō)說(shuō)鍍鎳銅線的優(yōu)勢(shì)：使零件具有優(yōu)良的耐蝕性、耐磨性、可焊性以及高硬度等優(yōu)點(diǎn)，滿足零件的使用要求，提高零件的使用壽命。

　　以上大概的了解了鍍鎳銅線，接下來(lái)就來(lái)詳細(xì)的說(shuō)說(shuō)鍍鎳銅線介紹的內(nèi)容吧。
　　鍍鎳銅線介紹之鍍鎳銅線鍍鎳的方法：
　　1、化學(xué)鍍鎳：在一定條件下，水溶液中的金屬離子被還原劑還原，并且沉淀到固態(tài)基體表面上的過(guò)程。鍍液一般以硫酸鎳、乙酸鎳等為主鹽，次亞磷酸鹽、硼氫化鈉、硼烷、肼等為還原劑，再添加各種助劑。
　　化學(xué)鍍鎳的優(yōu)勢(shì)：
　　（1）具有廣泛的覆蓋能力，對(duì)于復(fù)雜零件的各個(gè)部位可以得到較均勻的鍍層。
　　（2）具有比電鍍優(yōu)良得多的深鍍能力，可以大大地減少鍍件盲孔、深孔內(nèi)的無(wú)鍍層現(xiàn)象。
　?。?）化學(xué)鍍鎳層具有比電鍍和刷鍍優(yōu)良得多的耐蝕性、耐磨性、可焊性以及鍍層厚度均勻、硬度高等優(yōu)點(diǎn)。
　　2、電鍍：在含有預(yù)鍍金屬的鹽類溶液中，以被鍍基體金屬為陰極，通過(guò)電解作用，使鍍液中預(yù)鍍金屬的陽(yáng)離子在基體金屬表面沉積出來(lái)，形成鍍層的一種表面加工方法。
　　3、刷鍍：用一個(gè)同陽(yáng)極連接并能提供電鍍需要的電解液的電極或刷，在作為陰極的制件上移動(dòng)進(jìn)行選擇電鍍的方法。
　　刷鍍的優(yōu)勢(shì)：刷鍍是最近幾年發(fā)展起來(lái)的一種新工藝，它的最大優(yōu)點(diǎn)是不用鍍槽，而且沉積速度較快。由于它設(shè)備筒單，操作方便，可以選擇多種鍍層，而且具有較高的結(jié)合強(qiáng)度等優(yōu)點(diǎn)，所以在航空、船舶、鐵路、電子及機(jī)械和各種車(chē)輛的維修中廣泛應(yīng)用，是目前國(guó)家推廣的一種新工藝。
　　刷鍍的劣勢(shì)：刷鍍?cè)诤芏鄨?chǎng)臺(tái)下，如修理大批量、大面積鍍層的一些零件，生產(chǎn)率顯然不是很高，而且同化學(xué)鍍相比較，刷鍍的鍍層深鍍也明顯不如化學(xué)鍍。
　　鍍鎳銅線介紹之鍍鎳銅線和裸銅線的區(qū)別：鍍鎳銅線和裸銅線在溫度和電性能上幾乎沒(méi)有去區(qū)別，他們區(qū)別在于鍍鎳層在空氣中的穩(wěn)定性很高，由于金屬鎳具有很強(qiáng)的鈍化能力，在表面能迅速生成一層極薄的鈍化膜，能抵抗大氣、堿和某些酸的腐蝕，以及鎳鍍層的硬度比較高，可以提高制品表面的耐磨性上。

　　鍍鎳銅線介紹之銅線鍍鎳前的預(yù)處理：
　　1、除油：銅線在拉制和搬運(yùn)過(guò)程中，其表面上會(huì)沾上油污。由于在退火過(guò)程中不可能將這些油污徹底清除，故在電鍍前必須采用化學(xué)除油和電解除油的方法，使之清除干凈。
　　2、酸洗：用鹽酸溶液進(jìn)行清洗，對(duì)銅線并沒(méi)有大的腐蝕作用，相反能去掉銅線表面很薄的氧化膜，而且在銅線上留下的殘?jiān)^少?；瘜W(xué)酸洗的工藝如下：
　?。?）酸洗液是用鹽酸溶液，鹽酸與水的配比1:2。
　?。?）在室溫下酸洗5~10s。
　　鍍鎳銅線介紹之銅線鍍鎳前預(yù)處理的注意事項(xiàng)：每次除油后都必須用熱水和冷水將銅線漂洗干凈。若清洗不凈，易將肥皂等帶入酸洗液中而形成脂肪酸，妨礙酸洗過(guò)程的進(jìn)行。銅線經(jīng)酸洗后，應(yīng)至少經(jīng)過(guò)兩道冷水漂洗，入鍍槽之前還要經(jīng)過(guò)一道蒸餾水（或去離子水）洗滌，以免把雜質(zhì)帶入鍍槽。
　　鍍鎳銅線介紹之鍍鎳銅線退火的原因：鍍鎳銅線經(jīng)過(guò)拉先后，塑性降低，抗拉強(qiáng)度和硬度顯著增高。由于產(chǎn)品性能上的需要，鍍鎳銅線必須進(jìn)行退火。
　　鍍鎳銅線介紹之鍍鎳銅線退火的方法：用罐式爐和鐘罩式爐進(jìn)行。雖然鎳的再結(jié)晶溫度為530~660℃，但銅的再結(jié)晶溫度為230℃，因此鍍鎳銅線的退火溫度不宜過(guò)高。在罐式爐中退火溫度為2500℃，鐘罩式爐退火溫度為330~350℃。成盤(pán)鍍鎳銅線在退火爐中的排列方式，必須使每一盤(pán)受熱均勻一致，并不要急劇升溫，以免鍍鎳銅線發(fā)生粘結(jié)，并失去光澤。

　　鍍鎳銅線介紹之鍍鎳銅線進(jìn)行拉線的目的：
　　1、增加鍍鎳銅線表面的光滑和鍍層的致密程度，因?yàn)榻?jīng)過(guò)快速普通鍍鎳而得到的鍍鎳銅線表面色澤不光滑，拉線可使之表面色澤光滑。
　　2、可增加產(chǎn)量，降低成本。
　　3、便于生產(chǎn)小直徑的鍍鎳銅線，而細(xì)銅線在直接鍍鎳時(shí)容易發(fā)生斷線。
